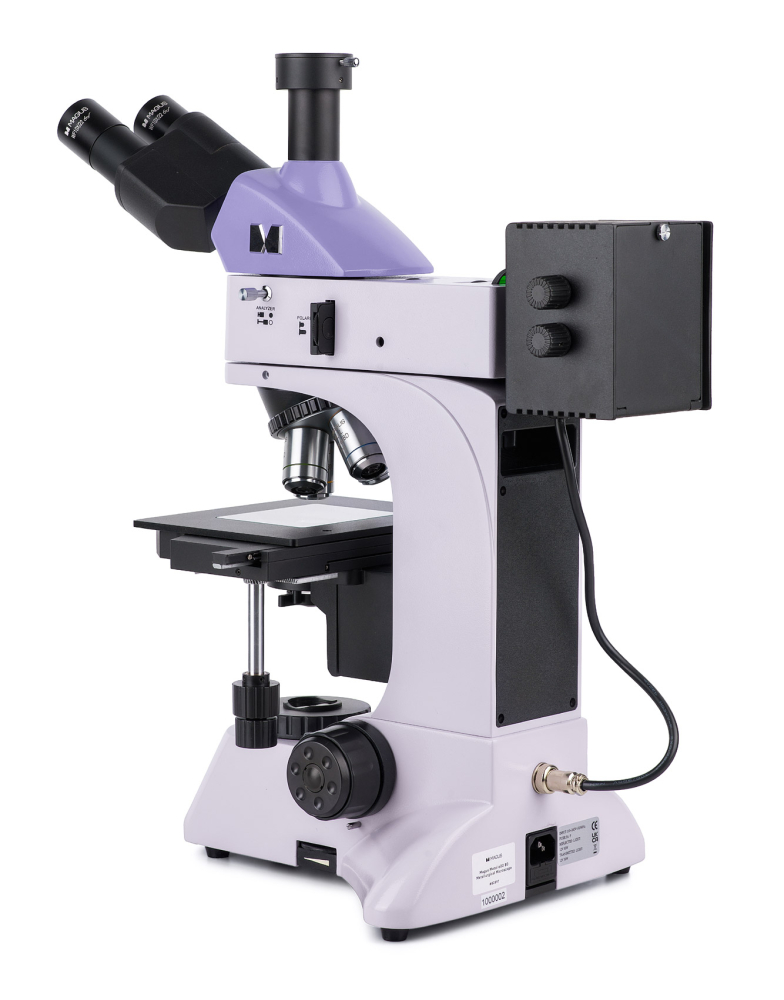

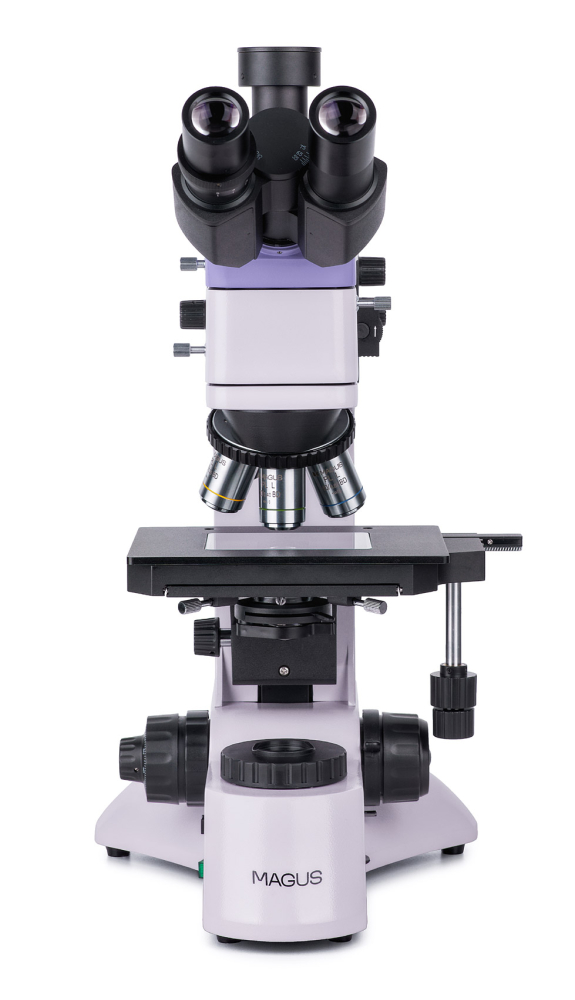

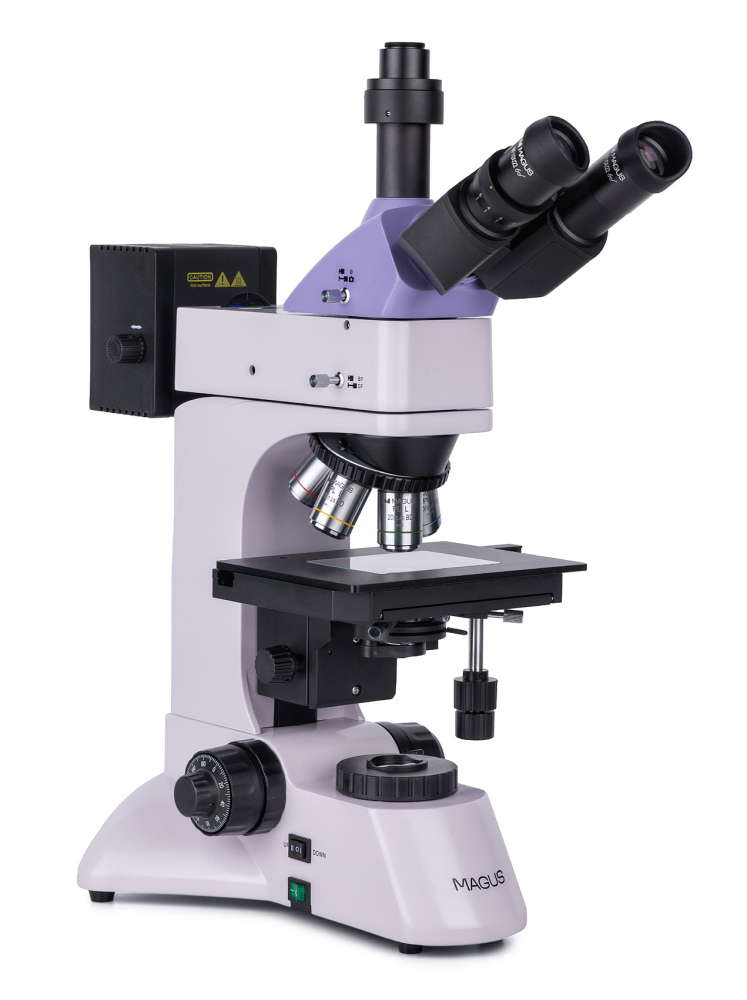

MAGUS Metal 600 BD metallográfiai mikroszkóp

MAGUS Metal 600 BD metallográfiai mikroszkóp

A MAGUS Metal 600 BD metallográfiai mikroszkópot a tárgyak visszavert fényben történő vizsgálatára tervezték, fénymezős, sötétmezős és polarizációs mikroszkópiás technikákkal. Ez a mikroszkóp fém- és félvezető minták, valamint egyéb sík és csiszolt, nagy fényvisszaverő képességű minták vizsgálatára szolgál. Áteresztett fényben áttetsző mintákat, például vékony filmeket és szűrőkön megrekedt részecskéket vizsgálhat. A mikroszkóp használható a kohászati és gépiparban, mérnöki és minőségellenőrző laboratóriumokban, valamint műszaki egyetemeken.

Optikai elemek

A háromszemlencsés fejrész a digitális kamera felszereléséhez alkalmas, háromszemlencsés tubussal rendelkezik. A sugárelosztó a fényt a kamerára irányítja, két pozíció áll rendelkezésre: 100:0 és 0:100. A fénysugár egészen az okulárokba vagy a háromlencsés tubusba megy. A dioptriaállító gyűrű a bal oldali okuláron található.

A mikroszkóp nagyítása alapkonfigurációban 50–400x. További objektívek és okulárok növelik a nagyítási tartományt. A mikroszkóp sík akromatikus objektíveket használ nagy munkatávolsággal a fénymezős és sötétmezős mikroszkópiás technikákhoz. A revolverfejben öt nyílás van objektívek felszereléséhez – négy objektív a termékkel szállítva, egy pedig opcionális. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.

Megvilágítás

A megvilágítás meleg halogénlámpákat használ, amelyek még hosszú ideig tartó munkavégzés esetén sem fárasztják el a szemet. Az áteresztett fényű világítás teljesítménye 30 W, a visszavert fényű világításé pedig 50 W, ami kényelmes munkát biztosít a sötétmezős mikroszkópiával. A visszaverődő fényt használó megvilágítás rendszer a következőket tartalmazza: sötétmező készülék, polarizációs készülék, középre állítható mező- és apertúramembrán a Köhler-megvilágítási módszerhez, valamint színszűrők.

Tárgyasztal és fókuszáló mechanizmus

A minta a tárgyasztallal együtt mozog két tengely mentén. A vizsgált minta magassága nem haladhatja meg a 20 mm-t. Az áttetsző mintákkal való munkavégzéshez a tárgyasztal átlátszó üveglappal rendelkezik. A fókuszálás a mikroszkóp alsó részén mindkét oldalon található koaxiális durva és finom fókuszáló gombokkal állítható. Ez lehetővé teszi a megfigyelő számára, hogy kezét szabadon az asztalra helyezze, ahelyett, hogy a levegőben tartaná. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik a készülék jobb oldalán, valamint feszültségszabályozóval baloldalt.

Főbb jellemzők:

• 20 mm-es átlátszatlan, sík polírozott minták megfigyelése visszavert fényben fénymikroszkópiás, sötétmezős és polarizációs mikroszkópiás technikákkal
• Áttetsző objektumok megfigyelése áteső fényben
• Háromszemes tubus digitális fényképezőgép és két pozícióban (100:0 és 0:100) elhelyezhető sugárelosztó felszereléséhez
• Sík akromatikus objektívek nagy munkatávolsággal; a BD a fénymezőt és a sötétmezőt is jelöli
• Áteresztett fényű megvilágító – 30 W-os halogén izzó, visszavert fényű megvilágító – 50 W-os halogén izzó biztosítja a kényelmes munkavégzést sötétmezős mikroszkópiával
• Köhler megvilágítás (visszavert fény) a fényforrás, a mező- és rekeszdiafragmák központosításának lehetőségével; színszűrők
• Köhler-megvilágítás (átmenő fény) centrálással és állítható magasságú Abbe-kondenzorral, lehajtható kondenzátorlencse alacsony nagyítású objektívekhez
• Teljesen kompatibilis okulárok és objektívek széles választéka

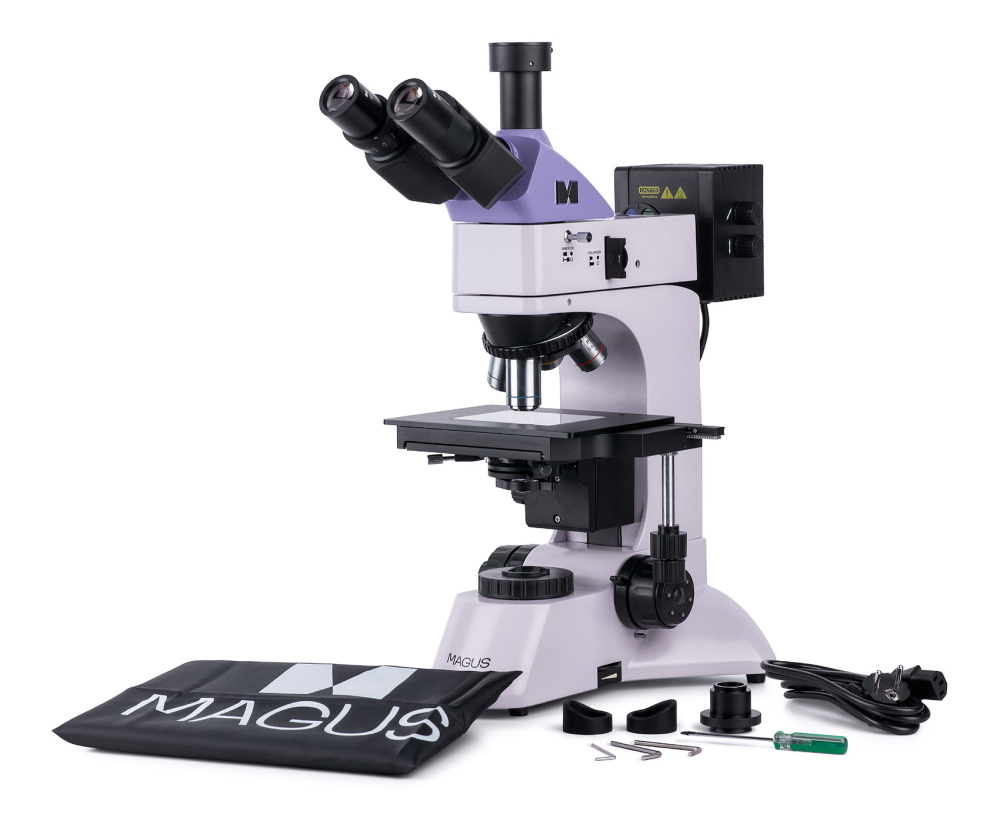

A készlet tartalma:

• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• Átlátszó asztallap
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy
