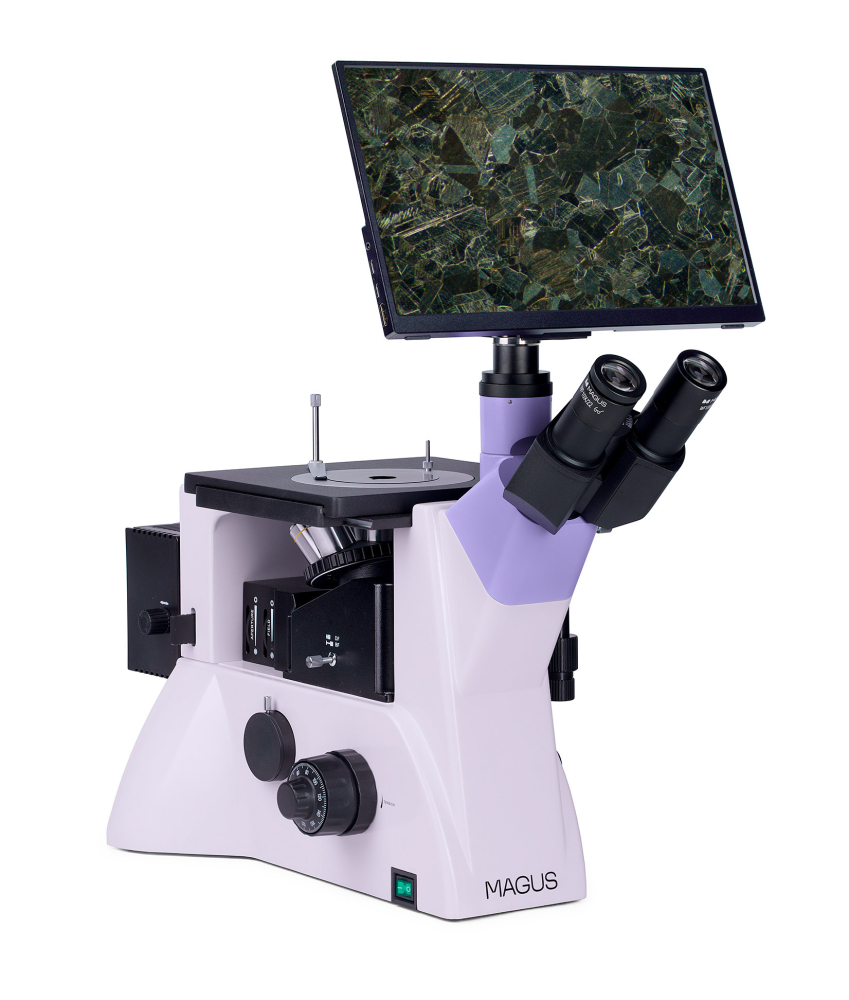

MAGUS Metal VD700 BD LCD metallográfiai fordított digitális mikroszkóp

MAGUS Metal VD700 BD LCD metallográfiai fordított digitális mikroszkóp

A MAGUS Metal VD700 BD LCD egy fordított metallográfiai digitális mikroszkóp. Széles körben használják ipari létesítményekben, gyárakban és minőségellenőrző laboratóriumokban, valamint egyetemeken és kutatóközpontokban. Rendelkezésre álló mikroszkópos technika: világos látóterű, sötét látóterű és polarizált fényű.

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

A mikroszkópfej normál módon is felszerelhető, de a kialakításnak megfelelően 180°-ban el is fordítható. Lehetőség van digitális kamera és monitor felszerelésére: A háromszemlencsés tubus a mikroszkóp fejrészen található, az oldalsó kamera csatlakozó pedig a vázon. A sugárnyaláb-felbontás mindkét esetben elérhető: 50:50 és 100:0 arány a mikroszkóp fejrészhez, valamint 100:0 és 0:100 arány a vázhoz.

A vizsgált minta alatt 5 objektíves forgatható tárgylencsefoglalat helyezkedik el. A mellékelt objektívek beszereléséhez 4 hely áll rendelkezésre, valamint egy másik hely egy további objektív beszereléséhez. A mikroszkóp minden objektívje BD feliratú, azaz kifejezetten világos látóterű és sötét látóterű mikroszkópiához tervezték őket és nagy munkatávolsággal rendelkeznek.

Megvilágítás

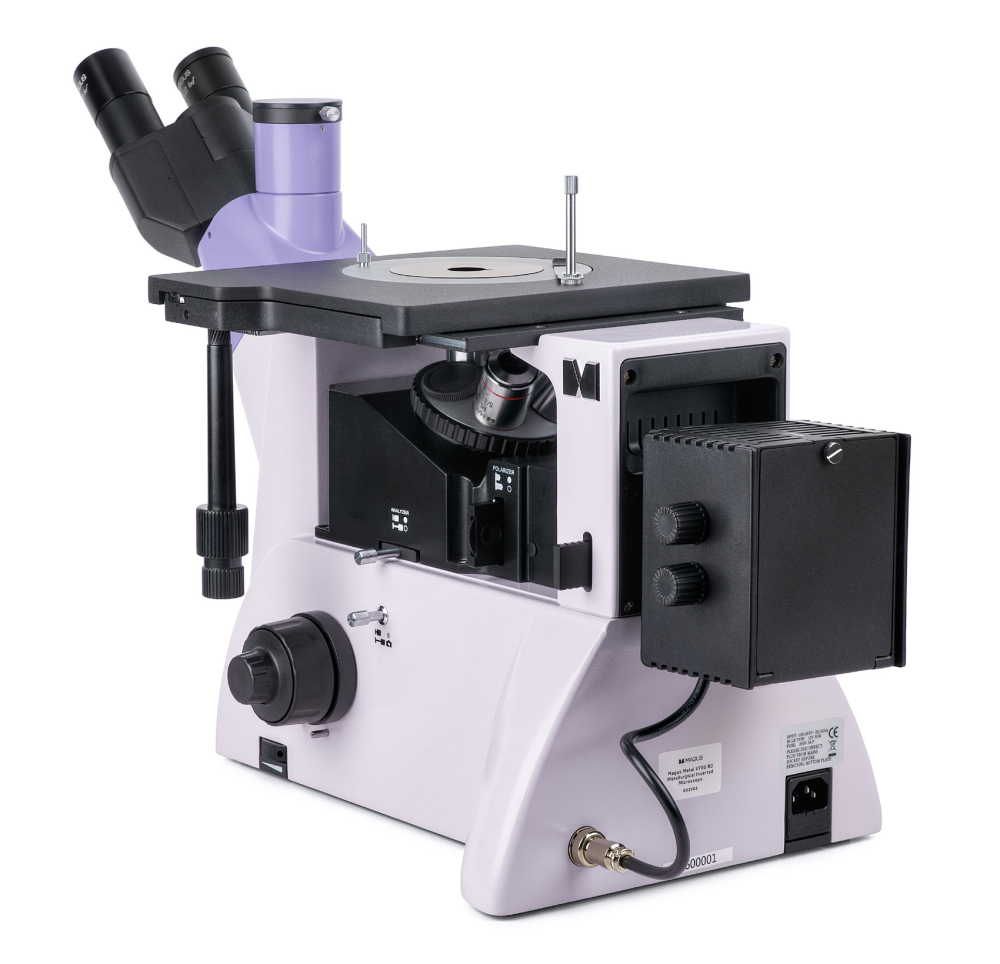

Fényforrás: 50 W-os halogén izzó. A meleg fény csökkenti a szemfáradtságot, és ideális a mikroszkóppal végzett, hosszú órákon át tartó munkához. Az erős világításnak köszönhetően bármilyen mikroszkópos technikával és bármilyen objektívvel részletgazdag, éles képet adnak. A fényforrás három tengely mentén központosítható, a Köhler-világítás pedig rekesznyílással és tárgyoldali fényrekeszekkel állítható. A visszavert fényű megvilágító rendszer polarizációs eszközt és egy sötét látóterű eszközt is tartalmaz.

Tárgyasztal és fókuszáló mechanizmus

Tárgyasztal kerek forgó tárgyasztal lemezzel a közepén. A kívánt használattól függően különböző lemezek használhatók: A lyukátmérőben különböznek, ami 10 mm, 20 mm vagy 30 mm. A tárgyasztalra helyezett mintát tartóval lehet rögzíteni. A minta a tárgyasztallal két irányban mozgatható: X-tengely vagy Y-tengely. A fókusz beállítása durva (rögzítőgombbal és feszességállítással) és finom fókuszálással történhet. A koaxiális durva és finom fókuszáló gombok mindkét oldalon úgy helyezkednek el, hogy a mikroszkóp használatakor kezét az asztalra helyezheti, és nem kell a levegőben tartania őket.

A mikroszkóp főbb jellemzői:

Tárgyasztal 10 mm, 20 mm és 30 mm méretű lyukat tartalmazó forgatható tárgyasztal lemezzel; nagy, nehéz minták vizsgálatára alkalmas
Világos látóterű, sötét látóterű és polarizált fénnyel dolgozó mikroszkópos technika
A mikroszkóp fejrész 180°-os elfordításának lehetősége összeszereléskor

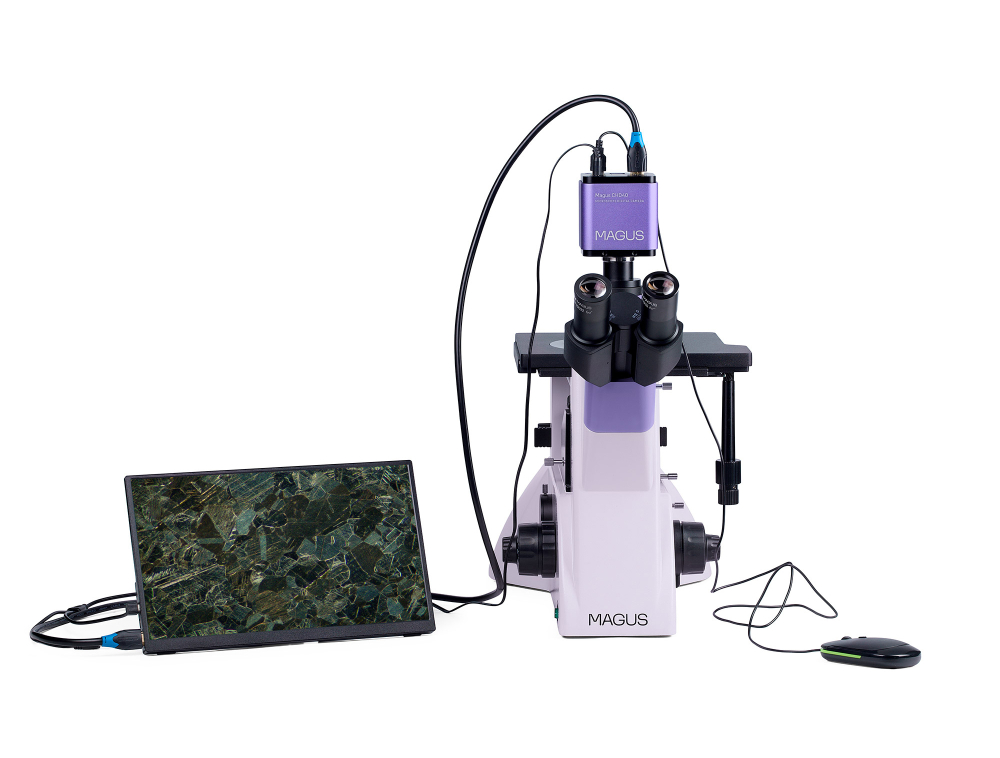

Két lehetőség a monitor és a digitális kamera rögzítésére: háromszemlencsés tubus és oldalsó kamera csatlakozó; sugárnyaláb-felbontás: 100:0 és 0:100 arány a vázon és 50:50 és 100:0 arány a háromszemlencsés fejrészen
Erős halogén világítás (50 W) sötét látóterű technikával végzett kényelmes megfigyelésekhez, fényerő szabályozás, Köhler-világítás beállítás, színszűrők, és három tengely mentén központosítható fényforrás
Opcionális tartozékok a mikroszkóp teljesítményének növeléséhez

A kamera főbb jellemzői:

A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

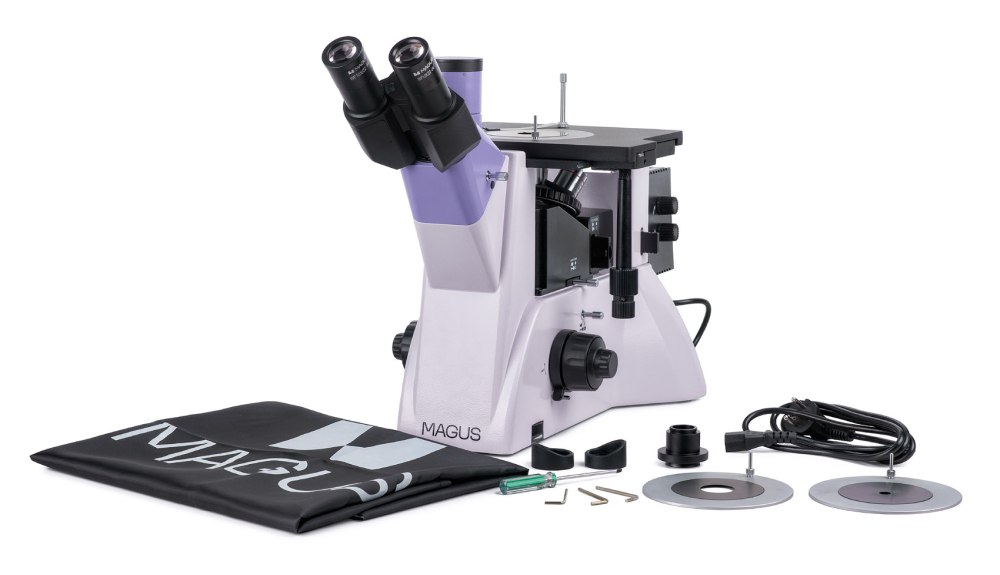

A készlet tartalma:

MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
MAGUS MCD40 LCD monitor
Talp árambemenettel, fókuszáló mechanizmus, tárgyasztal és forgó tárgylencsefoglalat
Fényvisszaverő világítás lámpaházzal
Háromszemlencsés fejrész
Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
C-csatlakozós adapter 1x
Imbuszkulcs
Váltóáramú (AC) tápkábel
Porvédő
Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

10x/22 mm skálázott szemlencse
12,5x/14 mm szemlencse (2 db)
15x/15 mm szemlencse (2 db)
20x/12 mm szemlencse (2 db)
25x/9 mm szemlencse (2 db)
Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mm
Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mm
Kalibrációs tárgylemez
